设备简介

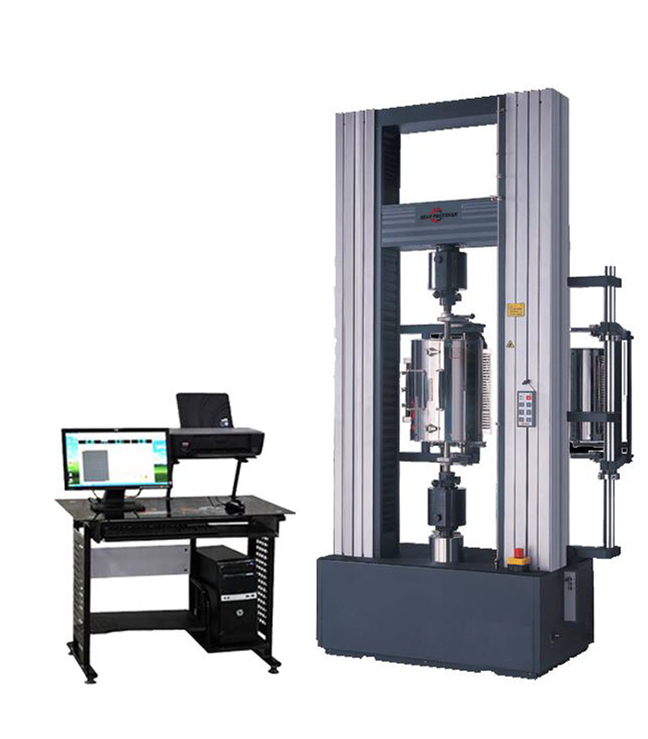

GLD5000系列大门式微机控制电子万能试验机是电子技术与机械传动相结合的新型材料试验机,它具有宽广准确的加载速度和测力范围,对载荷、变形、位移的测量和控制有较高的精度和灵敏度,还可以进行等速加载、等速变形、等速位移的自动控制试验,并有低周载荷循环、变形循环、位移循环的功能。
该系列机型主要适用于试验负荷低于100kN的金属材料试验,具有多种可选的机型结构,如下空间机型、上拉下压双空间机型、上压下拉双空间机型等,可增配环境箱、高温炉做环境试验。
性能特点
◎采用高强度光杠固定上横梁和工作台面,使之构成高刚性的门式框架结构。采用伺服电机驱动,伺服电机通过传动机构带动梁横上下移动,实现试验加载过程;
◎分为单空间、上拉下压双空间、下拉上压双空间三种机型;
◎可为客户定制加长、加宽空间的机型;
◎可配置大变形、高低温箱(下空间)等附属装置。
主要技术指标参数
型号 | GLD5504 | GLD5105 |
最大试验力 | 50KN | 100KN |
试验机级别 | 0.5级 |
有效测量范围 | 0.4%~100%FS |
试验力示值相对误差 | 示值的±0.5%以内 |
试验力分辨率 | 最大试验力的1/±500000 |
位移示值相对误差 | 示值的±0.5%以内 |
位移分辨率 | 0.03um |
力控速率调节范围 | 0.005~5%FS/S |
力控速率相对误差 | 设定值的±1.0%以内 |
横梁速度调节范围 | 0.001~500mm/min |
横梁速度相对误差 | 速率 <0.01mm/min时,设定值的±1.0%以内 |
速率≥0.01mm/min时,设定值的±0.2%以内 |
横梁最大行程 | 1050mm |
有效试验宽度 | 600mm |
主机外形尺寸(长×宽×高) | 1040×650×2230(mm) |
电源 | 380V±10%,1000W |
主机重量 | 约1300kg |
