客户名称:江苏某某有限公司
试样名称:金属材料室温拉伸试验方法
执行标准:GB/T228-2002
试样数量:3种共11根试样
设 备:10T电子拉力试验机、引伸计(10/20变形为10mm,标距为20mm);
试验方案:
1.先用上夹具夹试样的上端,软件清零;
2.夹紧夹具,力值回零;
3.夹紧引伸计,软件清零;
4.运行,真到试样断裂;
试验报告:最大力、屈服强度、抗拉强度、伸长率、断后伸长率;

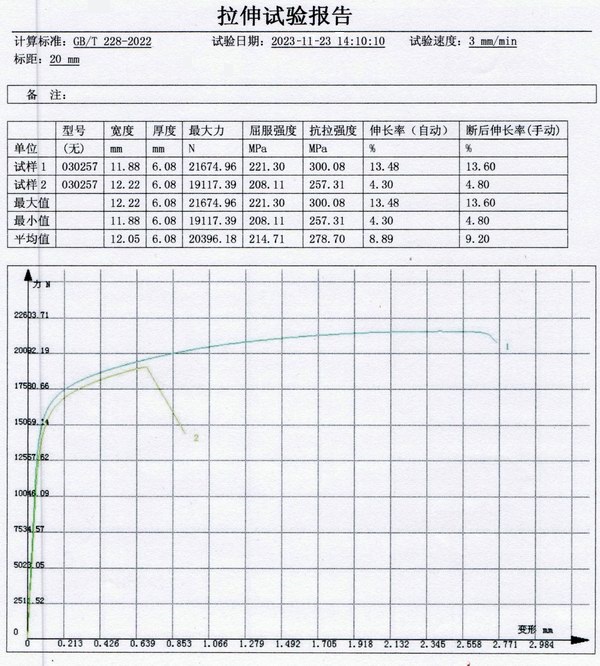

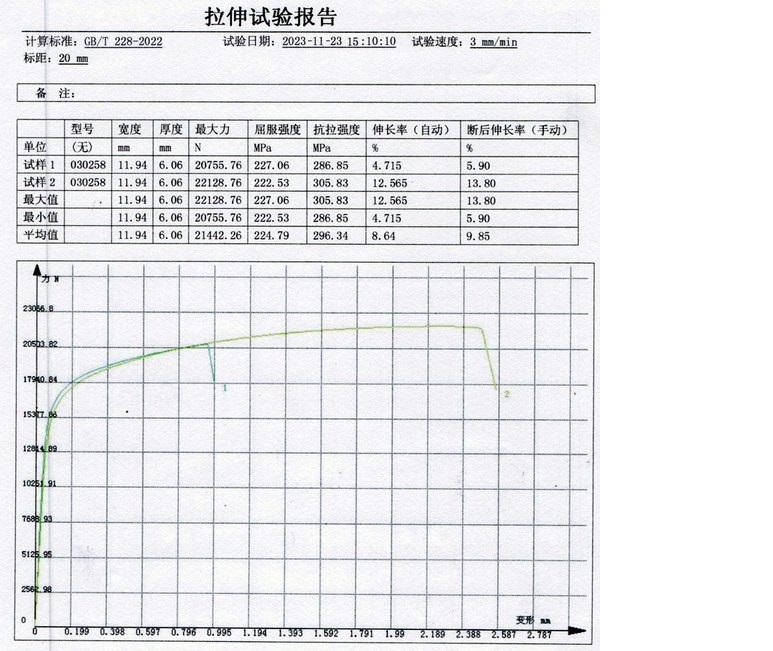

试验报告及特征曲线图:
![6384237884356760476992277.jpg](/../../upload/image/20240201/6384237978203919379881158.jpg)
![6384237884430928745363148.jpg](/../../upload/image/20240201/6384237978968474113845762.jpg)
GB/T228-2002标准的适用范围
标准适用于金属材料(包括黑色和有色金属材料,但不包括金属构件和零件)室温拉伸性能的测定,试样或产品的横截面尺寸≮0.1mm。对于小横截面尺寸的金属产品,例如金属箔、超细丝和毛细管等的拉伸试验需要双方协议。
其原因在于:①横截面小的产品,按照标准中建议的量具分辨力要求不能满足附录A和附录C规定横截面测定准确度在±1%和±2%以内的要求。
②试样标距采用常规的划细线、打小冲点等方法进行标记不可行。
③常用的引伸计不适用于此类型产品试样的试验。试样的夹持方法需要特殊夹头等。
室温的温度范围
标准中规定室温的温度范围为10-35℃,超出这一范围不属于室温。对于材料在这一温度范围内性能对温度敏感而采用更严格的温度范围试验时,应采用23±5℃的控制温度。上述10-35℃的温度范围实质是指容许的试样温度范围,只要试样的温度是在这规定的室温范围内便符合标准要求。
标准中的引用标准
标准中的第二章引用了6个国家标准,即:
GB/T2975-1998钢及钢产品 力学性能试验取样位置和试样制备(eqv ISO377:1997)
GB/T8170-1987数值修约规则
GB/T12160-2002单轴试验用引伸计的标定(idt ISO9513:1999)
GB/T16825-1997拉力试验机的实验(idt ISO7500—1:1986)
GB/T17600.1—1998钢的伸长率换算 第1部分:碳素钢和低合金钢(eqv ISO2566—1:1984)
GB/T17600.2—1998钢的伸长率换算 第2部分:奥氏体钢(eqv ISO2566—2:1984)
标准中通过注日期引用的这6个国家标准是构成GB/T228—2002标准本身不可缺少的部分,应遵照被引用的6个标准中的相关规定和要求,其中被引用的5个标准分别等同和等效相应的国际标准。目前,GB/T8170—1987《数值修约规则》还没有相对应的国际标准。
